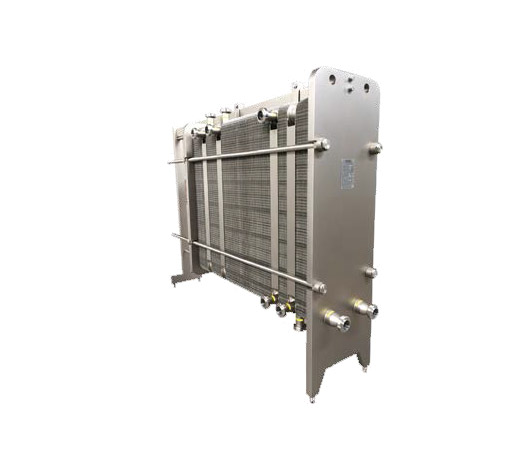

板式换热器


应用领域:
·HVAC           ·电力行业
·热回收          ·造纸行业
·石油化工       ·机械制造
·生物燃料       ·制冷与冷却

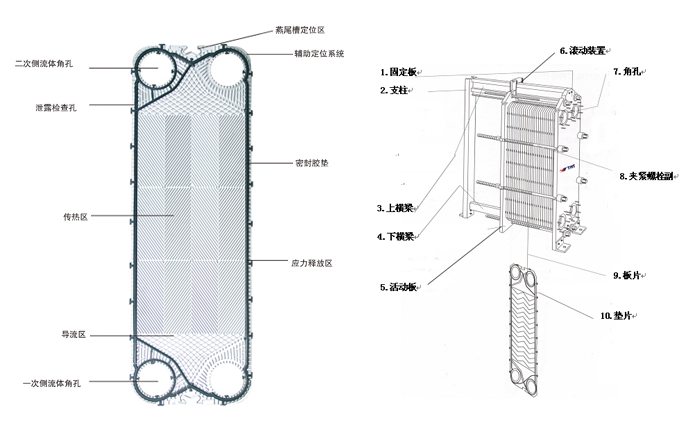

序号

部件名称

部件功能

1 固定板

其不直接与流体接触,用夹紧螺栓副紧固后压紧板片及垫片保证密封

2

支架

支撑换热器的重量,使整个换热器组成一体

3/4 上、下横梁

承受换热器的重量并保证安装尺寸,使板片在其间滑动,横梁通常比 板片组夹紧后长,以保证松开夹紧螺栓后组装、检查和滑洗板片

5

活动板

与固定板配对使用在横粱上自由滑动,以便于换热器的拆装

6

滚动装置

使活动板或中间隔板能够在横粱上自由滑动

7

角孔

介质进入换热板片间的分配管与汇集管

8

夹紧螺栓孔

压紧板片组使换热整体保证密封,同时能够承受I压力载荷

9

板片

热量传递的元件,提供介质流到和換热表面

10

垫片

防止介质浪流或泄露,并使之在不同板片间分配

11 中间隔板

在固定板和活动板中间的不同位罝上设罝中间隔板,可以使一台设备同时处理多种介质,执行多段操作
